SBS熱塑性彈性是苯乙烯一丁二烯一苯乙烯三嵌段共聚物，又稱塑性丁苯橡膠，它既有聚苯乙烯(PS)的溶解性和熱塑料，又有順丁橡膠(PB)的柔韌性和回彈性，具熱塑性塑料和硫化橡膠的雙重特性。國外早已將SBS用于制備膠粘劑，近些年國內對于SBS類膠粘劑的研究也十分活躍，市場上也能看到以SBS為主料的家用膠粘復膜膠。但這些產品看來都會有一定的有害溶劑。我們經過市場考察和資料查詢決定研制一種無苯、無毒、無污染，又能滿足用戶需要的SBS家用裝修膠。
制備試驗研究
膠粘劑的制備
控制反應釜中溫度10℃一20℃之間，按重量比將汽油，松節油、SBS加入反應釜攪拌潤濕狀態后，加入硬脂酸，松香、SBS磁性促進劑、古馬龍樹脂攪拌均得第一組分，將抗老劑溶于已烷中為第二組分，然后將第一組分和第二組分混合攪拌均勻得到成品。抗老劑1010在120#汽油溶解性弱，先在己烷中溶解，以縮短溶解時間。
測試方法

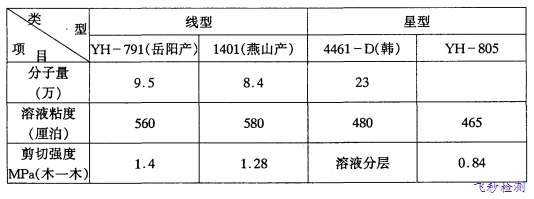

SBS彈性體是SBS膠粘劑的主體材料，它有各種的不同的牌號，其間的不同主要體現在S／B嵌段比，分子量和分子構型三參數上，我們選定市場上幾種SBS做對照，其結果如下表1。
上述實驗其它配料：溶劑、抗老荊、增粘劑相同，按9．5％的SBS配制情況下測定的數據，從上表中可以看出星型SBS不適宜用于生產裝修膠粘型，791的苯乙烯(s)廠r二烯(B)相對含量 為40／60，1401(燕LIJ產)30／70。前者為優，從分子量大小方面來考慮，星型的SBS分子量太大，太大浸潤能力不好，溶液容易分層。

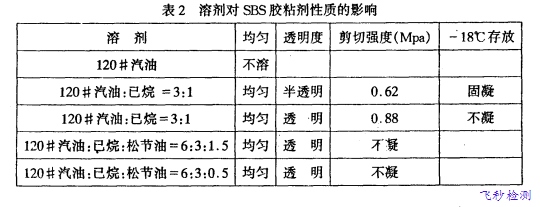

SBS膠粘劑主要由熱塑性彈性體SBS，增粘樹脂，防老劑和溶劑組成，其中SBS和增粘劑可混以認為是無毒的，我們選用防老劑1010用量僅 0．5％，且不易揮發，不足以為成為SBS膠的毒源。要使產品成為綠色產品，關鍵是在溶劑的選擇上。根據高分子溶液熱力學理論，8值相近則相溶(8為溶解度參數)躚阿91的8值為8．7，因此 8值在8．0一lO之間的溶劑體系都對SBS溶懈。 綜合考察溶解性、毒性、干燥速度、經濟比、膠液 性能等，我們選擇120#汽油，已烷，松節油三元體系，其比例為：6：3：O．5。
實驗中發現松節油的加量合適，一方面能改進涂布性能，同時調節溶解系數值8，使溶解性解增加，增強了剪切強度。但如果加量過多則干燥時間太慢、不干、反而強度下降。
若只加入SBS做出來的膠液粘接強度很低，因要使膠液具有實際用途，很關鍵措施是加入其綜增粘樹脂。由于SBS為嵌段結構、分子兩端為是塑料性能的聚苯乙烯(PS)。相中問為呈橡膠彈性的聚丁二烯(PB)相，兩相不相容，微觀上形成兩相 體系。我們認為不同的嵌段可以用不同的樹脂 來充填，使之相容，增粘樹脂的使用品種有很多，如萜烯樹脂，石油樹脂、松香、210樹脂、古馬龍 樹脂等，從大量的實驗數據看出，混合樹脂比使用單一樹脂經濟效果好。
通過以上工作，完成了該膠粘劑的配方分析。確定最后使用配方，SBSl00Phr古馬龍2040Phr、松香40Phr、抗老劑1Phr、促進劑5Phr、增塑荊0．5Phr、混合溶劑740Phr。拉伸剪切強度Mpal.03，無苯類物質檢出，粘度550cp。飛秒檢測認為產品性能優越，同時是無毒，無苯，無污染的綠色環保產品。
